充电桩是指为电动汽车提供能量补充的充电装置，其功能类似于加油站里面的加油机，可以固在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。

充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电操作和费用数据打印，充电桩显示屏能显示充电量、费用、充电时间等数据。

霍尔电流传感器是一种根据霍尔效应制作的磁场传感器，其主要包括一线圈以及卡接在线圈上的霍尔元件；在利用霍尔传感器进行电流测试时，先将一线缆穿过线圈的环心处，再通过外部电源向线缆通以目标电流，当线缆内的电流通过线圈时，霍尔元件产生电位差，线圈产生磁场，在磁场作用下形成输出信号，当线圈产生的磁场与线缆通电产生磁场相同时，通过检测输出电流完成检测。

西安中科阿尔法电子科技有限公司AH950系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。

AH950由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（0.12mΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。

AH950输出电压由低偏移、斩波稳定的BCDMOS霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径(从引脚4到引脚5)时，芯片的输出具有正斜率(>VOQ)。该传导路径的内部电阻典型值为120uΩ,可实现低耗能。导电路径的端子(引脚4和引脚5)与信号端(引脚1至3)电气隔离。这使得AH950电流传感器模组可以在电流检测应用中使用，而无需使用其他昂贵的隔离技术。

AH950系列所有引脚均镀锡，封装材料不含铅，符合RoHS标准。

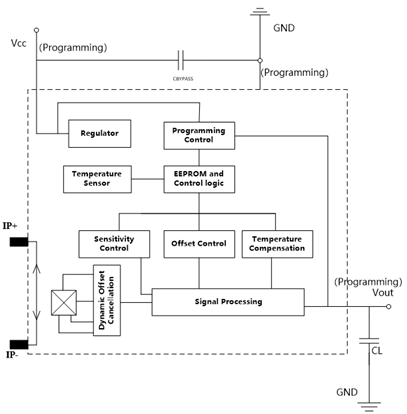

应用电路：AH950输出一个模拟信号VOUT，该信号在指定的范围内随双向交流或直流初级采样电流IP线性变化。CF用于优化噪声管理，其值取决于应用程序。

产品功能

（1）快速的输出阶跃响应时间：4μs

（2）单电源供电：4.5～5.5V

（3）120kHz信号带宽

（4）零磁滞

（5）内部导体电阻:120μΩ

（6）输出电压：2.5V或50%VCC

（7）极其稳定的静态输出电压

（8）工作温度：-40℃～150℃

（9）检测范围：±50A，±100A，±150A，±200A

（10）安规相关认定：（UL Ready）

（11）介电强度：4800Vrms 1min

（12）隔离工作电压：990 VDC or VPK，680Vrms

（13）电气间隙：5.2mm

（14）爬电距离：7.2mm

（15）封装形式：CB-2-3（PFF）

产品应用

（1）充电桩

（2）电机相位和轨电流检测

（3）直流电源

（4）过流保护

（5）中低功率变频器电流检测

（6）充电器和转换器
